l 易损件寿命长
l 效率高、低能耗
l 维护方便
l 运行费用低
l 可靠性高
l 可多级串连

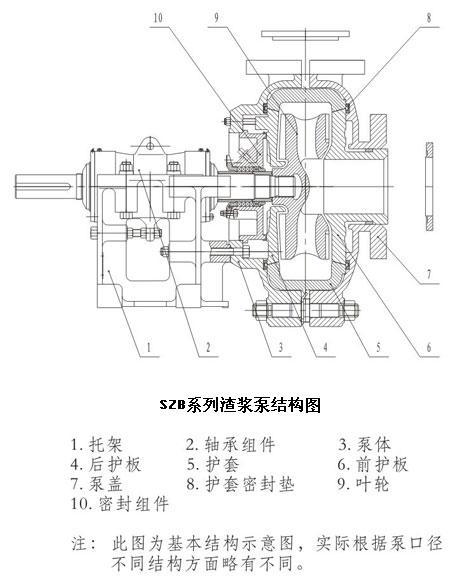

l 采用卧式、垂直轴向中开式双泵壳结构,内衬为硬质合金或橡胶具有良好的耐磨、耐腐蚀性和高可靠性。
l 筒式结构轴承组件,选用高容量轴承设计,轴承采用脂润滑、油润滑以适应不同的使用工况。
l 可调节叶轮与护板之间的间隙,保证泵的高效运行。
l 轴封采用填料密封、付叶轮密封和集装式机械密封,适应不同的工况要求。
l 泵与驱动机可选用直联传动、三角带传动、液力偶合器传动、减速器传动。
l 泵的出口方向可按8个角度旋转安装,以适应不同的现场安装条件。
型号 | 允许配带最大功率P(kW) | 清水性能 | 叶轮 | |||||
流量Q | 扬程H(m) | 转速n(r/min) | 最高效率η% | 汽蚀余量NPSH(m) | 叶轮直径D(mm) | |||
m3/h | I/s | |||||||
25SZB-B | 15 | 12.6-28.8 | 3.5-8 | 6-68 | 1200-3800 | 40 | 2-4 | 152 |
40SZB-B | 15 | 32.4-72 | 9-20 | 6-58 | 1200-3200 | 45 | 3.5-8 | 184 |
50SZB-C | 30 | 39.6-86.4 | 11-24 | 12-64 | 1300-2700 | 55 | 4-6 | 214 |
75SZB-C | 30 | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4-6 | 245 |
75SZB-D | 60 | |||||||
100SZB-D | 60 | 162-360 | 45-100 | 12-56 | 800-1550 | 65 | 5-8 | 365 |
100SZB-E | 120 | |||||||
150SZB-E | 120 | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 510 |
150SZB-R | 300 | |||||||
200SZB-ST | 560 | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 686 |
250SZB-ST | 560 | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 762 |
300SZB-ST | 560 | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3-10 | 965 |
350SZB-TU | 1200 | 1368-3060 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 1067 |
注:1.推荐流量范围为50%Q≤Q≤110%Q′(Q′相应于最高效率点流量); | ||||||||
2.NPSH是指最高转速时,推荐Q点所对应的NPSH值。 |
l 该系列渣浆泵为悬臂离心式渣浆泵,适用于输送磨蚀性或腐蚀性渣浆,被广泛应用于冶金、矿山、石油、化工、煤炭、电力、交通、河流疏浚、建材及市政工程等部门。
托架形式 | A | B | C | D | E | R | F | G | S | T |
允许配套功率Kw | 7.5 | 15 | 30 | 60 | 120 | 300 | 260 | 600 | 560 | 1200 |
托架重量Kg | 17 | 24 | 45 | 77.5 | 154 | 228 | 555 | 1006 | 546 | 1156 |
轴封水量I/s | 0.15 | 0.25 | 0.35 | 0.55 | 0.70 | 0.70 | 0.70 | 1.20 | 1.20 | 1.60 |
此系列卧式渣浆均采用同一系列的传动部分,包括托架和轴承组件,泵轴直径大、刚性好、悬臂短、在恶劣的工况下不会弯曲和振动,轴承根据传动的功率不同选用重型单列或双列圆锥滚子轴承及圆柱滚子轴承,能够承受泵的最大轴向及径向载荷,轴承按轴承箱结构可采用油脂润滑或稀油润滑,轴承体两端有密封端盖,迷宫套及迷宫环,能有效防止矿浆等污物进入轴承,保证轴承能安全运行,具有较长的寿命。渣浆泵的传动方式除直联传动外(DC)还有V型三角带传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置、可控硅调速等。
